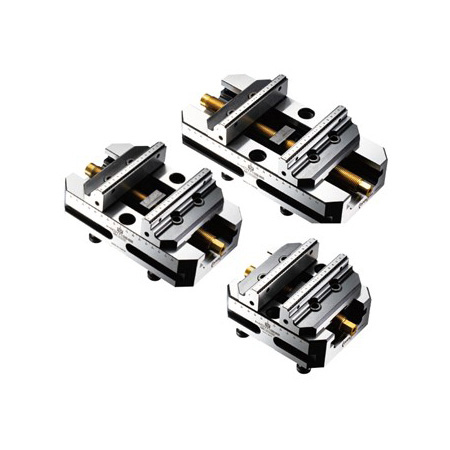

INFORMACIÓN GENERAL
-Con un par de orificios de montaje, la serie ASC-M se puede fijar directamente en la bancada de la máquina de 3 ejes, 4 ejes o 5 ejes sin una Placa Punto Cero.

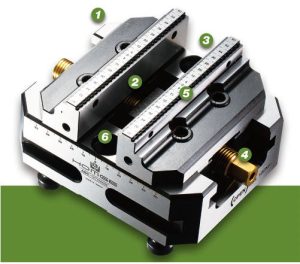

DESCRIPCIÓN
1.El cuerpo de la mordaza está fabricado con la más alta calidad de acero (S50C), y sus guías deslizantes se sometieron a un endurecimiento de alta frecuencia para lograr HRC50°, lo que hace que toda la pieza sea duradera.
2.Las garras desmontables están fabricadas en acero de alta calidad (SCM440) y han sido carburadas para lograr HRC55°. Dado que ambos lados tienen un tamaño fijo y se pueden usar como referencia, los usuarios pueden invertirlos para aumentar el rango de sujeción.
3.La fuerza de sujeción del tornillo puede lograr los 1300KG, la precisión de posicionamiento repetible de su centro de sujeción es de ±0.02mm.
4.Los usuarios pueden calibrar el centro de sujeción de la mordaza ajustando los tornillos en ambos extremos.
5.La estructura de cola de milano de 45° con dientes en la garra superior asegura que la parte inferior de la pieza de trabajo quede firmemente sujeta.
6.El cuerpo de la mordaza se puede montar directamente en la mesa de la máquina por el medio con 2 piezas de tornillos M12. Esta mordaza también puede sujetar 2 piezas de trabajo montando la mordaza central en el medio.
7.Aplicaciones: mecanizado de precisión de cuatro ejes, cinco ejes, mesa de indexación CNC y fresadoras CNC verticales y horizontales.

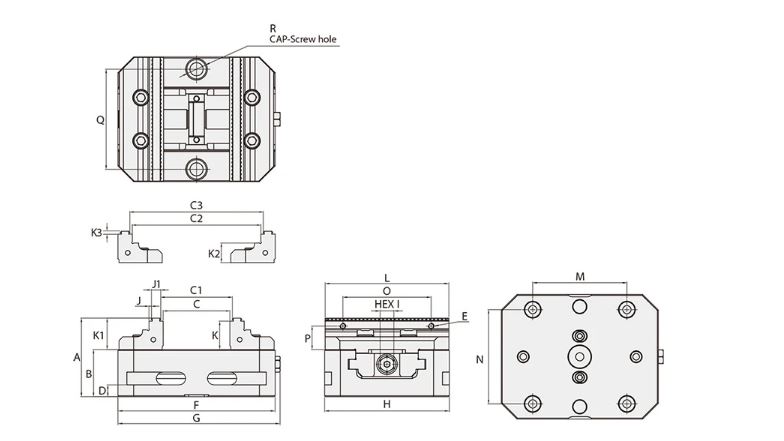

DATOS TÉCNICOS
| Modelo | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 |
| ASC-127x130M | 80 | 48 | 40 | 45 | 101 | 106 | 12 | M6 | 130 | 135 | 127 | 14 | 2.5 | 9.5 |
| ASC-127X160M | 80 | 48 | 70 | 75 | 131 | 136 | 12 | M6 | 160 | 165 | 127 | 14 | 2.5 | 9.5 |
| ASC-127X210M | 80 | 48 | 120 | 125 | 181 | 186 | 12 | M6 | 210 | 215 | 127 | 14 | 2.5 | 9.5 |
| ASC-127X260M | 80 | 48 | 170 | 175 | 231 | 236 | 12 | M6 | 260 | 265 | 127 | 14 | 2.5 | 9.5 |
| ASC-150X260M | 80 | 48 | 170 | 175 | 231 | 236 | 12 | M6 | 260 | 265 | 150 | 14 | 2.5 | 9.5 |
| Modelo | K | K1 | K2 | K3 | L | M | N | O | P | Q | R | Pull Stud (Tirantes) | Peso (kg) |
| ASC-127X130M | 29 | 32 | 20 | 3 | 126 | 96 | 96 | 90 | 24 | 102 | M12 | M-96X96PS | 7.3 |
| ASC-127X160M | 29 | 32 | 20 | 3 | 126 | 96 | 96 | 90 | 24 | 102 | M12 | M-96X96PS | 7.5 |
| ASC-127X210M | 29 | 32 | 20 | 3 | 126 | 96 | 96 | 90 | 24 | 102 | M12 | M-96X96PS | 8.5 |
| ASC-127X260M | 29 | 32 | 20 | 3 | 126 | 96 | 96 | 90 | 24 | 102 | M12 | M-96X96PS | 10 |
| ASC-150X260M | 29 | 32 | 20 | 3 | 149 | 96 | 96 | 90 | 24 | 120 | M12 | M-96X96PS | 13.5 |
(Material: Cuerpo S50C. Dureza: HRC 50/ Garras Serradas SCM440. Dureza: HRC55) Unidad:mm
