¿Qué diferencia hay entre platos universales, independientes y combinados?
Los platos universales pueden ser de 3 o 4 garras, y todas la garras se suelen mover a la vez. Muy adecuado para agarrar piezas regulares.
Los platos independientes suelen ser de 4 garras, y cada garra se mueve forma independiente. Muy adecuado para agarrar piezas irregulares.
Los platos combinados pueden ser de 3 o 4 garras. Este plato lleva los dos sistemas, puedes mover cada garra independientemente o todas las garras a la vez.
Mi plato es un DIN6350
Para comprobar si el montaje de tu plato corresponde a DIN 6350, mide la cajera de centrado trasera (medida A(H7) en nuestro plano).
Si esta medida coincide con la indicada en nuestra tabla DIN 6350, el montaje puede corresponder a esta norma.
Para una comprobación completa, verifica también el diámetro de fijación y el número y medida de los tornillos.
¿Qué acoplamiento necesito?
Para montar un plato universal en un torno, el acoplamiento debe ser compatible con la nariz del husillo de la máquina. Si el plato no dispone de un acoplamiento directo compatible, se utiliza una pieza intermedia: el contraplato.
El contraplato conecta el plato con el husillo del torno. Entre los acoplamientos habituales se encuentran los siguientes:
DIN 55026 (ASA)
Acoplamiento de cono corto con fijación mediante tornillos desde la parte frontal. En los platos de montaje directo con este acoplamiento, el plato debe disponer de fijación frontal.
DIN 55027 (DIN)
Se identifica por los espárragos con tuercas y el anillo de bayoneta del husillo, que interviene en la fijación del conjunto.
DIN 55029 (Camlock)
Se identifica por los bulones con un rebaje lateral en forma de media luna. Estos se introducen en el husillo y quedan sujetos mediante el giro de las levas del sistema Camlock.
Para elegir el contraplato, es necesario confirmar el tipo y el tamaño del acoplamiento del torno, así como las dimensiones de montaje del plato. Si tiene dudas, envíenos fotografías del extremo del husillo y de la parte trasera del plato, junto con las medidas disponibles.
¿Qué cono necesito?

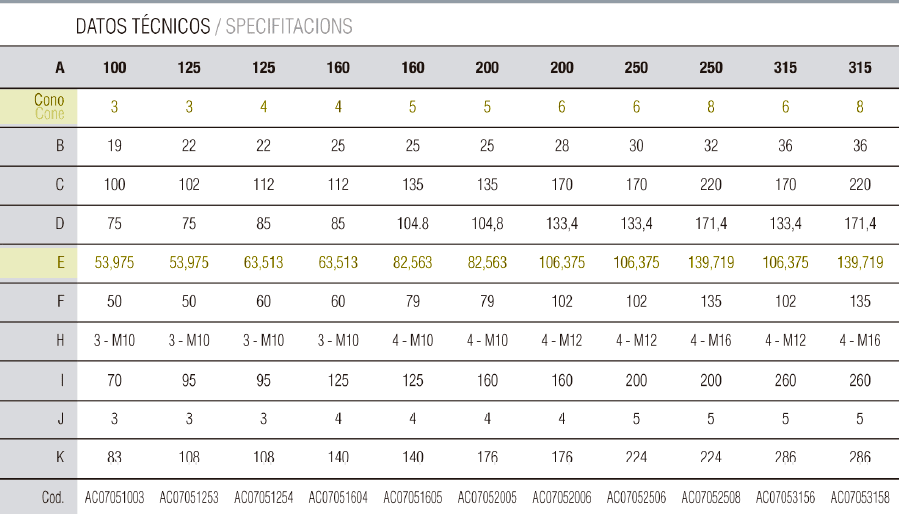

Para identificar el cono, hay que medir el diámetro máximo del agujero del contraplato (que es la cota E del plano).
Ejemplo:Si el diámetro máximo es 106,375mm, nuestro contraplato es un cono 6”.
Garras universales

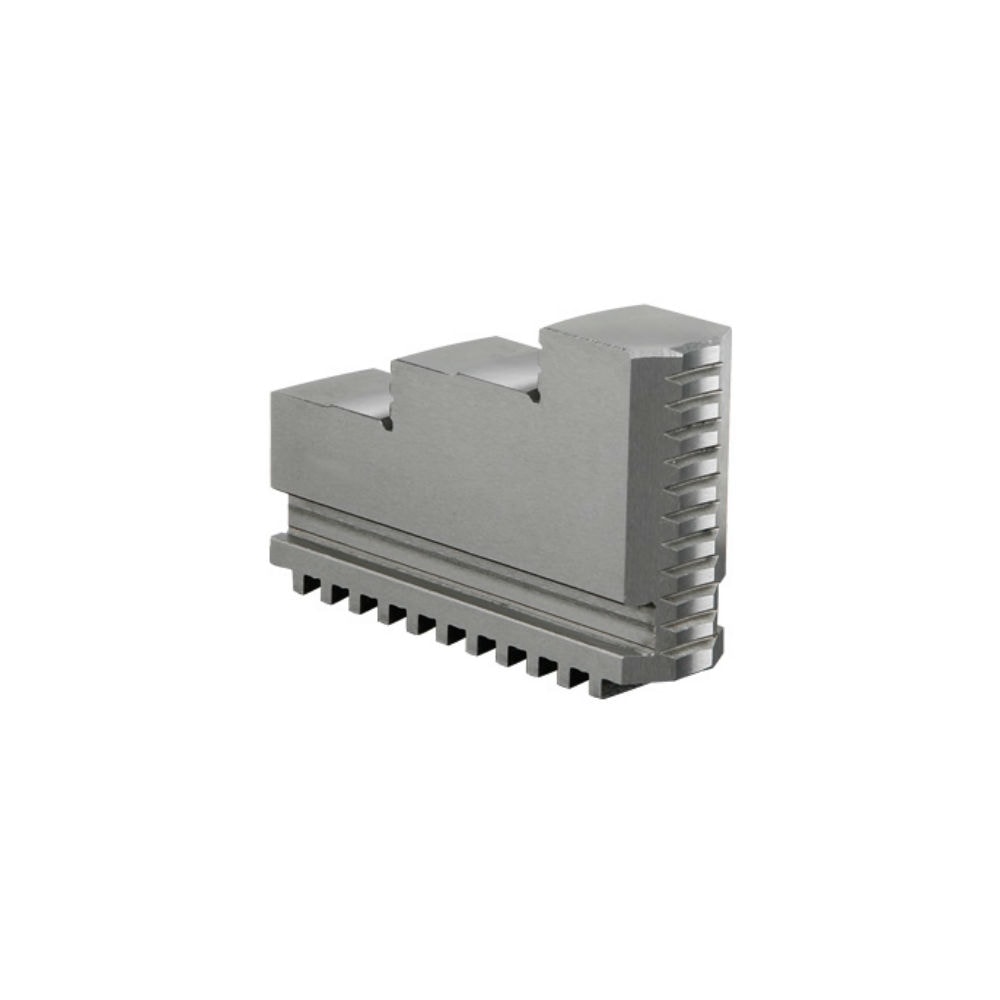

Garras monoblock
Son garras de una sola pieza. Según el modelo, el plato se suministra con un juego de garras duras interiores y otro de exteriores. Las garras blandas son opcionales; consulte su disponibilidad para el plato correspondiente.

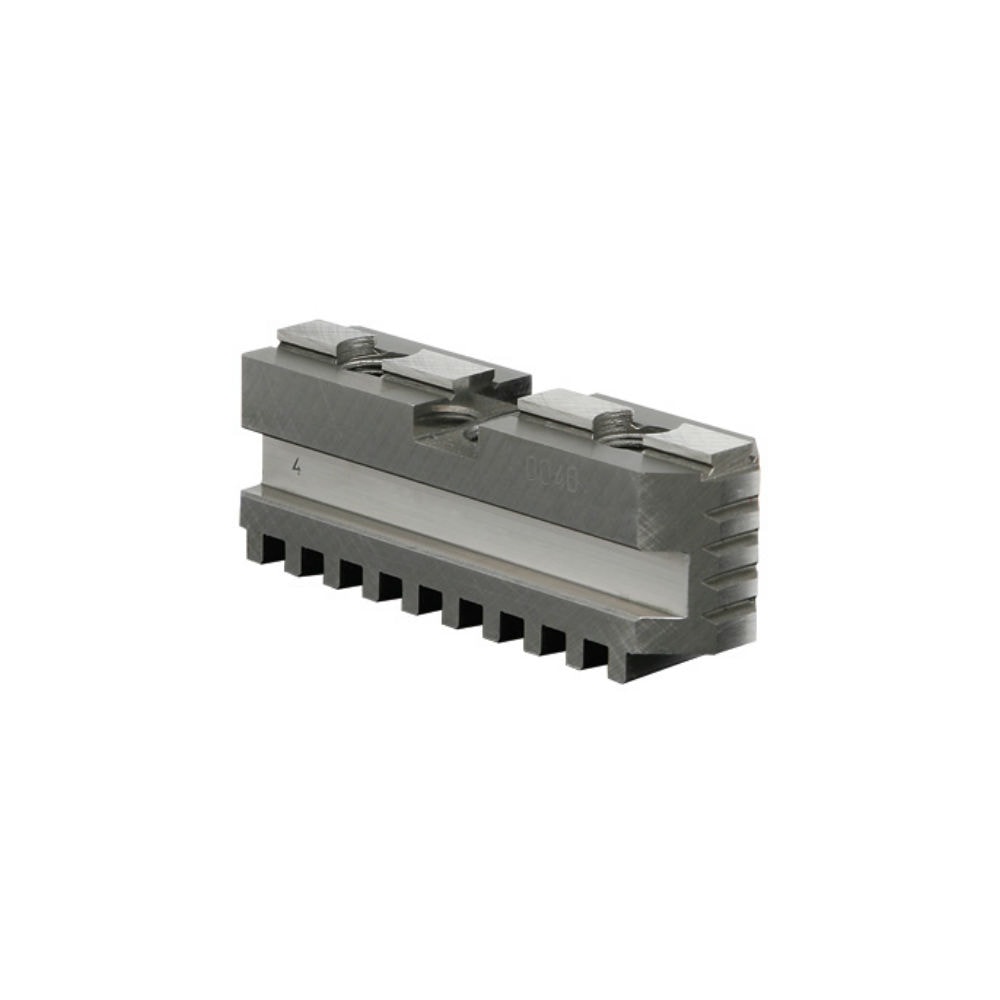

Garras partidas
Constan de dos piezas: una garra base, que se aloja en las guías del plato, y una garra superior, que se fija a la base mediante tornillos.
En el sistema descrito, la garra superior dura es reversible. También puede sustituirse por una garra superior blanda compatible, disponible como opción.
En MKCoin recomendamos utilizar garras partidas en platos de Ø400 mm o superiores.
Cómo diferencia las garras del modelo antiguo y del modelo nuevo
Hace unos años, MKCoin modificó las dimensiones de sus garras. Para distinguir ambas versiones, las identificamos como modelo antiguo y modelo nuevo.
La principal diferencia es el ancho de la garra.
En los platos de Ø250 mm, el ancho es igual en ambos modelos, por lo que debe comprobarse la cota C del plano.
| Ancho de la garra | Cota C | |||
| Antiguo | Nuevo | Antiguo | Nuevo | |
| Ø125 | 15 | 16 | ||
| Ø160 | 18 | 18,5 | ||
| Ø200 | 20 | 22 | ||
| Ø250 | 27 | 27 | 11 | 12 |
| Ø315 | 32 | 36 | ||
¿Qué cilindro corresponde a mi plato automático?
El cilindro correspondiente a cada plato automático se indica en su tabla de especificaciones técnicas, en la columna «Cilindro correspondiente». Consulte la fila del modelo y tamaño de su plato.
Como orientación para las series indicadas:
OPT, OP, OPF, OP-L, OPT-L y OPB: cilindro hidráulico tipo P.
CLT, CL, C, DP y PL: cilindro hidráulico tipo L-R.
El tipo de cilindro no determina por sí solo el modelo que necesita. Para seleccionar la referencia concreta, consulte la tabla técnica del plato y los planos de montaje del plato y del cilindro.
Si la ficha incluye una sección de «Productos relacionados», puede acceder desde ella a los accesorios indicados. Confirme siempre la referencia en la documentación técnica.
Si tiene dudas, indíquenos la referencia completa del plato y envíenos su plano o ficha técnica para comprobar el cilindro correspondiente.
