INFORMACIÓN GENERAL

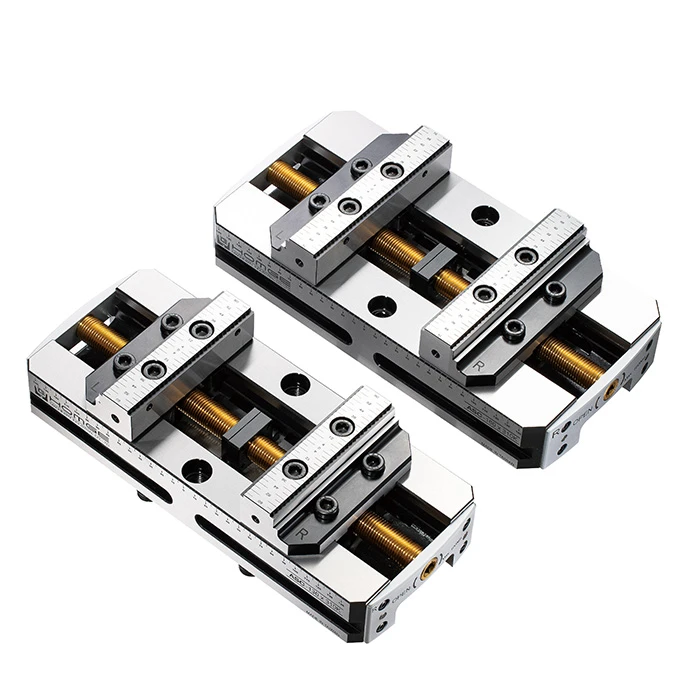

– El asiento del pasador reforzado y la fuerte placa de mordaza aportan una gran rigidez y son adecuados para piezas de trabajos grandes.

– Aplicable a todos los modelos de máquina herramienta. Con el pasador roscado de posicionamiento central patentado, los usuarios pueden regular el centro de sujeción de forma fácil y rápida.

– Todas las prensas de la serie ASC están dedicadas a la consistencia en materiales y procesos de fabricación.

DESCRIPCIÓN

1. El cuerpo de la mordaza está fabricado con la más alta calidad de acero (S50C), y sus guías deslizantes se sometieron a un endurecimiento de alta frecuencia para lograr HRC50, lo que hace que toda la pieza sea duradera.

2. Las garras desmontables están fabricadas en acero de alta calidad (SCM440) y han sido carburadas para lograr HRC55º. Dado que ambos lados tienen un tamaño fijo y se pueden usar como referencia, los usuarios pueden invertirlos para aumentar el rango de sujeción.

3. La fuerza de sujeción del tornillo puede lograr los 1300KG, la precisión de posicionamiento repetible de su centro de sujeción es de ±0.02mm.

4. Los usuarios pueden calibrar el centro de sujeción de la mordaza ajustando los tornillos en ambos extremos.

5. La estructura de cola de milano de 45º con dientes en la garra superior asegura que la parte inferior de la pieza de trabajo quede firmemente sujeta.

6. Aplicaciones: mecanizado de precisión de cuatro ejes, cinco ejes, mesa de indexación CNC y fresadoras CNC verticales y horizontales.

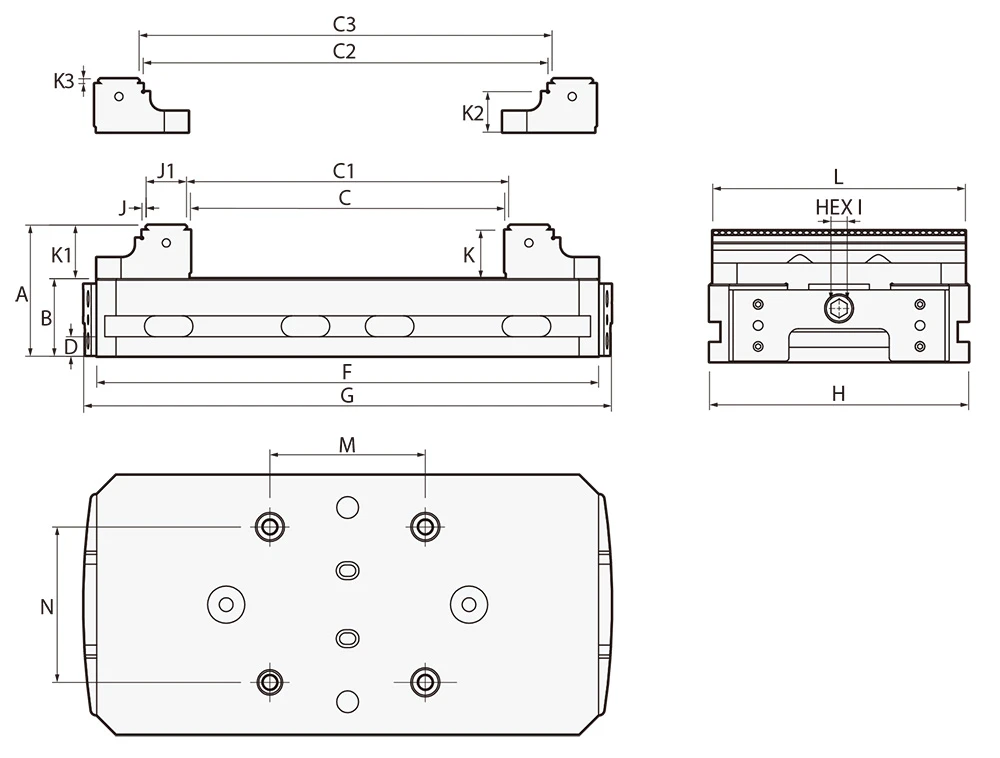

DATOS TÉCNICOS
