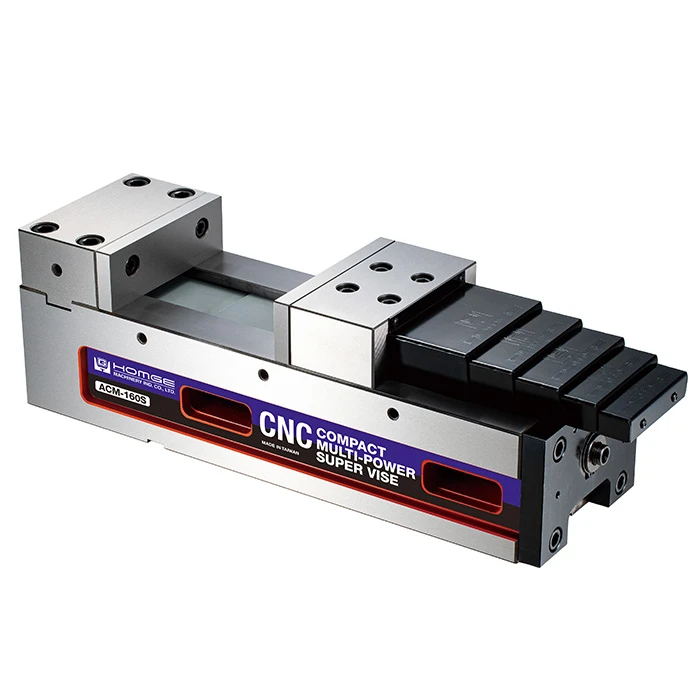

INFORMACIÓN GENERAL
– Longitud más corta con gran apertura.
– Precisión y repetibilidad extremadamente alta.
– El diseño MULTI-FUERZA compacto, la fuerza de amarre de 0∼5.000kg
DESCRIPCIÓN
1. Diseño compacto con gran apertura de mordaza, lo que mejora la utilización del espacio de la máquina. Apto para todo tipo de Centros de Mecanizado CNC horizontales y verticales, también Centros de Roscado.
2. Las placas de mordaza están fabricadas en acero de alta calidad (SCM440) y endurecidas para lograr HRC50, lo que hace que mordaza sujete las piezas de trabajo con facilidad y firmeza.
3. El cuerpo de la mordaza está fabricado en fundición nodular superior a FCD60 grados y sus guías deslizantes están endurecidas a HRC50, lo que hace que la mordaza tenga resistencia a la tracción con una alta precisión.
4. EL SISTEMA MULTI-FUERZA patentado está construido de acero con rodamientos de alta calidad que duplica la fuerza de amarre. Fuerza de amarre ajustable 0-5000kg. Con este sistema especial patentado, la presión es más uniforme y elimina las fugas de aceite y los problemas de mantenimiento asociados con las mordazas hidráulicas.
5. Las cubiertas especiales protegen el husillo del avance de las virutas y evitan cualquier posible daño a las piezas internas.

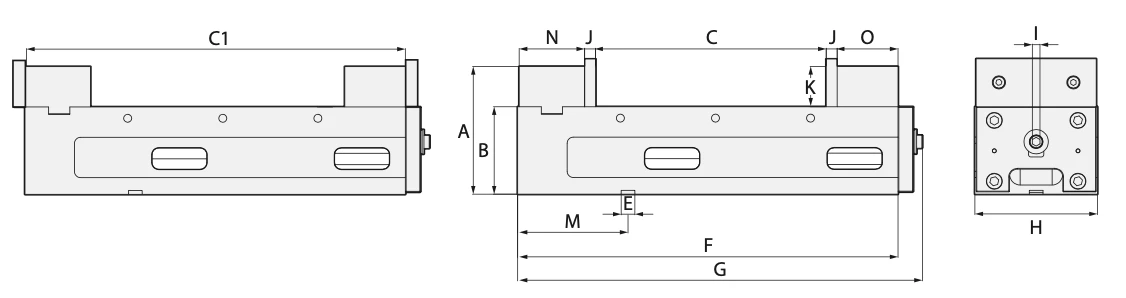

DATOS TÉCNICOS
| Modelo | A | B | C | C1 | E | F | G | H | I | J | K | M | N | O | MÁX. FUERZA DE AMARRE | PESO KG. | |||
| ACM-100S | 140 | 100±0.01 | 200 | 350 | 18 | 352 | 392 | 100 | 10 | 15 | 40 | 145 | 60 | 60 | 4000 | 31 | |||
| ACM-160S | 168 | 115±0.01 | 302 | 498 | 18 | 500 | 532 | 161 | 10 | 15 | 53 | 145 | 86 | 80 | 5000 | 63 | |||
