DIN con cajera acabada

Home / Catálogo / Contraplatos / DIN con cajera acabada

DIN con cajera acabada

Rango de precios: desde 235,00 € hasta 1.690,00 €

DIN 55022 / 55027

Descargar ficha técnica

Se fabrican bajo demanda

Plazo de entrega: 5/7días

Modelos

Limpiar

SKU: N/D Categoría: Contraplatos

Descripción
Información adicional

DESCRIPCION

– Contraplatos con acoplación DIN 55022 / 55027 fabricados en hierro fundido.

– Totalmente acabados por el lado de la máquina.

– Cajera acabada según norma DIN 6350.

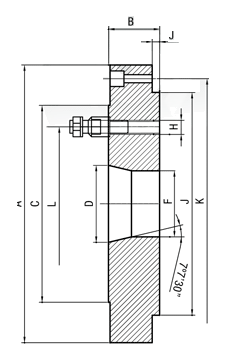

DATOS TÉCNICOS

A	100	125	125	160	160	200	200	250	250	315	315	315	400	400	500	500	630	630	630	800	800
Cono	3	3	4	4	5	5	6	6	8	6	8	11	8	11	8	11	8	11	15	11	15
B	19	22	22	25	25	25	28	30	32	36	36	36	38	40	42	45	45	45	48	50	50
C	100	102	112	112	135	135	170	170	220	170	220	290	220	290	220	290	220	290	400	290	400
L	75	75	85	85	104.8	104,8	133,4	133,4	171,4	133,4	171,4	235	171,4	235	171,4	235	171	235	330	235	330
D	53,975	53,975	63,513	63,513	82,563	82,563	106,375	106,375	139,719	106,375	139,719	196,869	139,719	196,869	139,719	196,869	139,719	196,869	285,775	196,869	285,775
F	50	50	60	60	79	79	102	102	135	102	135	192	135	192	135	192	135	192	280	182	280
H	3-M10	3-M10	3-M10	3-M10	4-M10	4-M10	4-M12	4-M12	4-M16	4-M12	4-M16	6-M20	4-M16	6-M20	4-M16	6-M20	4-M16	6-M20	6-M24	6-M20	6-M24
I	70	95	95	125	125	160	160	200	200	260	260	260	330	330	420	420	545	545	545	710	710
J	3	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	7	7	7	8	8
K	83	108	108	140	140	176	176	224	224	286	286	286	362	362	458	458	586	586	586	760	760
Código	AC07051003	AC07051253	AC07051254	AC07051604	AC07051605	AC07052005	AC07052006	AC07052506	AC07052508	AC07053156	AC07053158	AC070531511	AC07054008	AC070540011	AC07055008	AC070550011	AC07056308	AC070563011	AC070563015	AC070580011	AC070580015

Unidad mm.

Información adicional

Peso	N/D
Brand	MKCOIN
Modelos	AC07051605 (Ø160 DIN5"), AC07051604 (Ø160 DIN4"), AC07052005 (Ø200 DIN5"), AC07052006 (Ø200 DIN6"), AC07052505 (Ø250 DIN5"), AC07052506 (Ø250 DIN6"), AC07052508 (Ø250 DIN8"), AC07053156 (Ø315 DIN6"), AC07053158 (Ø315 DIN8"), AC070531511 (Ø315 DIN11"), AC07054008 (Ø400 DIN8"), AC070540011 (Ø400 DIN11"), AC07055008 (Ø500 DIN8"), AC070550011 (Ø500 DIN11"), AC070550015 (Ø500 DIN15"), AC07056308 (Ø630 DIN8"), AC070563011 (Ø630 DIN11"), AC070563015 (Ø630 DIN15")

También te recomendamos…

Volver

Contraplatos

Buscar producto

DESCRIPCION

– Cuerpo en hierro fundido o acero forjado.

– Garras tratadas y rectificadas. El plato incluye la garra base y parte alta dura.

– Corona tratada.

– Espiral rectificada.

– Engrase incorporado.

– Gran precisión.

Nota: Si se quiere un amarre frontal, con tornillos pasantes, habrá que especificarlo en el pedido.

DATOS TÉCNICOS

D	160	200	250	315	380	400	500	630	800	1000	1250
A (H7)	125	160	200	260	325	330	420	545	710	910	910
B	140	176	224	286	350	362	458	586	760	950	950
C	4	4	6	6.5	7	5	8	8	8	9	11
E	25	25	30	35	35	35	35	35	40	45	45
F	42	55	80	104	136	136	200	260	385	460	500
G	64	75	80	90	100	105	122.5	130	148.5	165	180
H	107.6	121	134.5	154	170	175	206	217.5	276	290	281
M	M10	M10	M12	M16	M16	M16	M16	M16	M20	M24	M24
Nº de orificios	6	6	6	6	6	6	6	6	6	6	6
Peso aprox.	8,9	15.5	24.5	42.5	63.5	72.5	133.5	215	370	671	1.111
4 Garras Hierro	AC0104160	AC0104200	AC0104250	AC0104315	AC0104380	AC0104400	AC0104500	AC0104630	AC0104800	AC01041000	AC01041250

Unidad mm.

Información adicional

Peso	N/D
Brand	MKCOIN
Modelos	AC0104160 (Ø160), AC0104200 (Ø200), AC0104250 (Ø250), AC0104315 (Ø315), AC0104380 (Ø380), AC0104400 (Ø400), AC0104500 (Ø500), AC0104800 (Ø800), AC0104630 (Ø630), AC01041000 (Ø1000)
Hacer amarre frontal	No, Si
