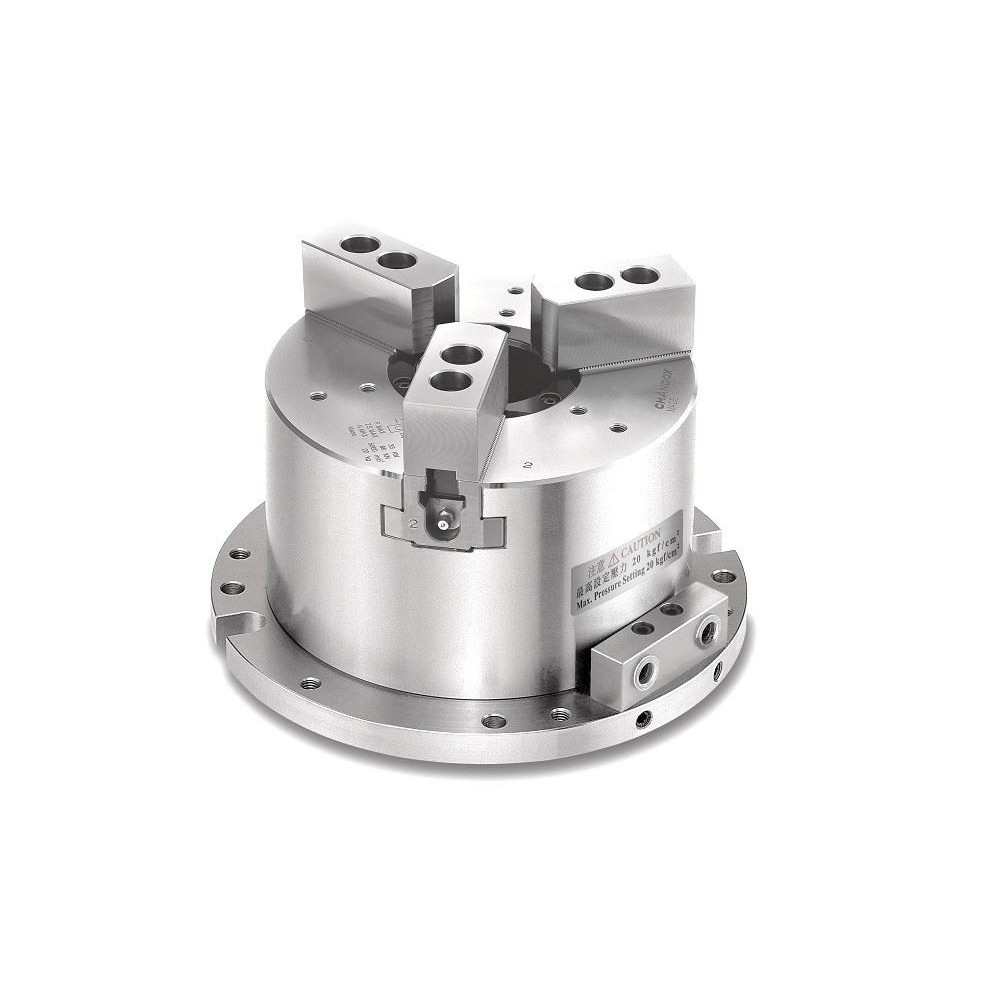

DESCRIPCION
– Recomendado para fresadoras, taladros y centros de mecanizados.
– Cilindro incorporado. El cilindro esta en el interior, conectado al plato directamente. Gran estabilidad con un tamaño mínimo y una gran eficacia en el amarre-
– El cuerpo del plato está fabricado en acero de primera calidad, con los canales de garras templados rectificados. Gran precisión y mínimo desgaste.
– Operación automática.
– Sistema de amarre. Fácil de amarrar en canales en “T”.
– Portagarras para el uso tanto de garras blandas como duras.
– Estanco a la taladrina y virutas de mecanizado, para una mayor duración del mismo.
DATOS TÉCNICOS

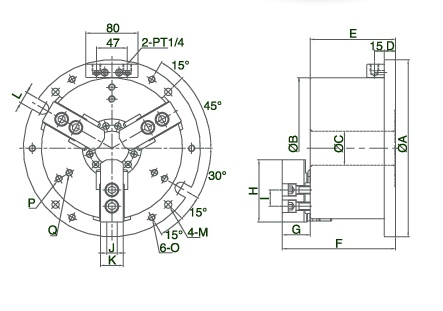

| Código | Modelo | A | B | C | Área pistón (cm2) | Carrera Pistón | Carrera Garra | Máx. fuerza amarre | Máx. presión hidráulica | Campo amarre | Peso (kg) | Plano del plato | Plano del plato (3D) | ||
| kgf | (KN) | kgf/cm2 | (Mpa) | ||||||||||||
| AC160306B | MB-06 | 228 | 173 | 45 | 97 | 12 | 5,5 | 5.040 | (49,4) | 20 | (2,0) | Ø20~Ø173 | 21.7 | MB-06 | MB-06 |
| AC160308B | MB-08 | 270 | 215 | 52 | 156 | 16 | 7,4 | 8.100 | (79,4) | 20 | (2,0) | Ø25~Ø215 | 35.5 | MB-08 | MB-08 |
| AC160310B | MB-10 | 315 | 256 | 75 | 226 | 19 | 8,8 | 12.330 | (120,9) | 21 | (2,1) | Ø37~Ø256 | 54 | MB-10 | MB-10 |
Unidad mm.
