DESCRIPCION
– Cuerpo en hierro fundido o acero forjado.
– Diseñado para mecanizar grandes tubos.
– Corona tratada.
– Espiral rectificada.
– Engrase incorporado.
– Gran precisión.

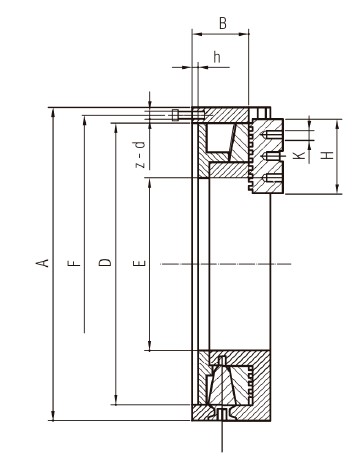

DATOS TÉCNICOS
| A | 400 | 508 | 660 | 800 |
| B | 105 | 120 | 135 | 151 |
| D | 362 | 462 | 580 | 710 |
| E | 220 | 320 | 406 | 410 |
| F | 381 | 481.5 | 620 | 460 |
| h | 6 | 8 | 14 | 7 |
| H | 120 | 120 | 127 | 225 |
| K | 5/8″-11 | 3/4″-10 | 3/4-10″ | 3/4-10″ |
| z-d | 6-M12 | 6-M16 | 6-M16 | 6-M24 |
| Peso kg. | 58 | 76 | 130 | 212 |
| R.P.M. | 650 | 460 | 325 | 260 |
| Cod. | AC0301400 | AC0301500 | AC0301660 | AC0301800 |
Unidad mm.
CAMPO DE AMARRE
| d1 mm | d2 mm | d3 mm | |
| Ø | Min-Máx | Min-Máx | Min-Máx |
| 400 | 130-270 | 230-350 | 300-400 |
| 508 | 250-380 | 330-450 | 385-500 |
| 660 | 376-470 | 455-575 | 515-635 |
| 800 | 260-566 | 360-750 | 420-800 |
Unidad mm.
