DESCRIPCION
– Los platos MC están perfectamente planeados y tienen una gran precisión. Las tolerancias de W,X,Y,Z entre los platos es de 0,05mm.
– Se pueden utilizar con garras blandas para trabajos específicos.
– La precisión de amarre axial con las garras duras pueden ser de 0,03mm.
DATOS TÉCNICOS

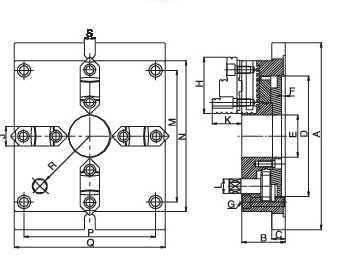

| Código | Modelo | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | Peso Bruto kg | Ø Sujeción Externa | Ø Sujeción Interna |
| AC190106 | MC-6 | 215 | 57 | 18 | 130 | 40 | 5,5 | 4-M10X1,5P | 68 | 26 | 39 | 14 | 144 | 165 | 144 | 165 | 66 | 18 | 11,4 | 4-128 | 55-128 |
| AC190108 | MC-8 | 250 | 65 | 20 | 160 | 55 | 6,0 | 4-M12X1,75P | 82 | 28 | 43 | 17 | 174 | 200 | 174 | 200 | 83 | 18 | 18,6 | 5-162 | 62-162 |
| AC190110 | MC-10 | 310 | 72 | 22 | 200 | 70 | 6,0 | 4-M14X2P | 93 | 32 | 50 | 21 | 218 | 250 | 218 | 250 | 104 | 18 | 31,6 | 6-200 | 72-200 |
| AC190112 | MC-12 | 380 | 85 | 25 | 260 | 100 | 7,0 | 4-M16X2P | 118 | 40 | 56 | 23 | 274 | 310 | 274 | 310 | 135 | 22 | 56,6 | 10-265 | 90-265 |
Unidad mm.
