DESCRIPCION

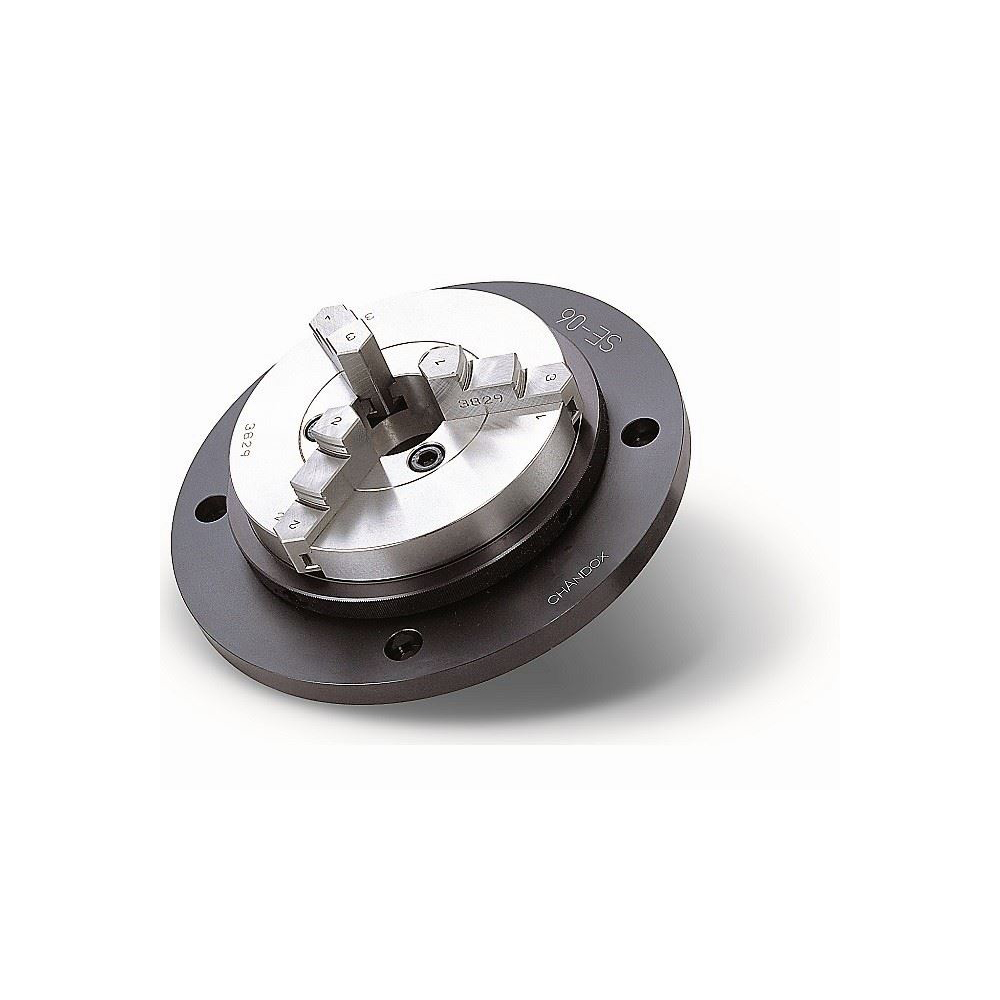

– Este plato de diseño compacto (ligero, estrecho, corto, pequeño) está pensado para amarrar piezas en proceso de verificación.
– No hace falta llave. Girando el plato se puede amarrar o soltar la pieza.
– Cuerpo de acero.
– Garras reversibles.
– Los platos de Ø63mm pueden llega a amarrar piezas de hasta 0,8mm.

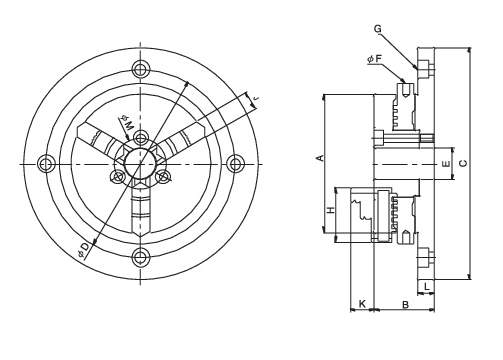

DATOS TÉCNICOS
| Código | Modelo | A | B | C | D | E | F | G | H | J | K | L | M | Peso Bruto kg | Ø Sujeción Externa | Ø Sujeción Interna |
| AC200102 | SE-02 | 63 | 28 | 118 | 100 | 16 | 4 | 4-M5x0,8P | 27 | 8 | 13 | 8,0 | 26 | 1,2 | 0,8-63 | 23-58 |
| AC200103 | SE-03 | 85 | 37 | 143 | 116 | 20 | 4 | 4-M6x1P | 35 | 11 | 15 | 10,5 | 32 | 2,9 | 1-81 | 31-70 |
| AC200104 | SE-04 | 110 | 39 | 168 | 140 | 26 | 5 | 4-M6x1P | 42 | 14 | 19 | 10,0 | 40 | 4,3 | 1-100 | 36-90 |
| AC200105 | SE-05 | 130 | 45 | 202 | 168 | 32 | 6 | 4-M8x1,25P | 50 | 16 | 21 | 11,5 | 49 | 6,2 | 1,5-116 | 43-106 |
| AC200106 | SE-06 | 160 | 52 | 248 | 208 | 50 | 8 | 4-M10x1,5P | 65 | 19 | 26 | 15,0 | 70 | 11,1 | 1,5-160 | 52-148 |
Unidad mm.
