INFORMACIÓN GENERAL
-Diseño estable y rígido
-Alta precisión y repetibilidad
-La fuerza de amarre se puede ajustar dependiendo del material a trabajar de 0~8000KG
-Perilla de ajuste de presión: para operaciones rápidas
-Campo de seguridad de trabajo: 8mm
DESCRIPCIÓN

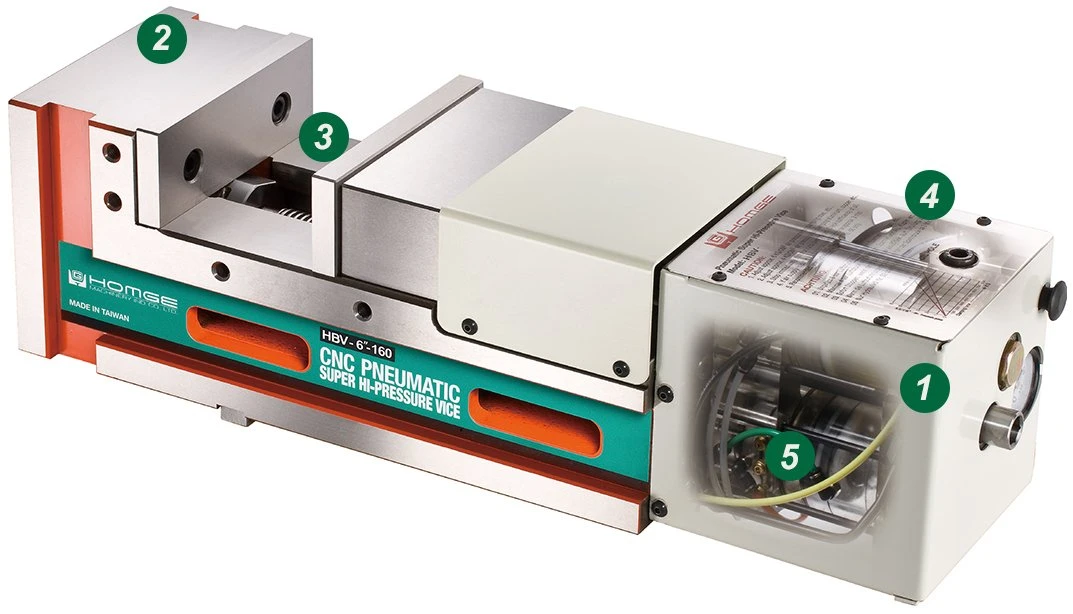

1.El SISTEMA NEUMÁTICO patentado ha sido deseñada para aumentar la fuerza de apriete de 0~8000 kg y a su vez puede ser ajustada dependiendo del material de la pieza.
2.El cuerpo de la mordaza está hecho en fundición nodular FCD60 para garantizar una alta calidad y durabilidad.
3.Las guías están endurecidas a HRC50º para aumentar la durabilidad y mantener posición después del uso constante.
4.El sistema especial ANGLE-LOCK garantiza el perfecto apoyo de la pieza a mecanizar sobre la bancada de la mordaza. La variación de la pieza no es mayor de 0,01 mm con una presión de 4500 kg; por lo que esta mordaza es adecuada para mecanizados de precisión en centros de mecanizado de alto grado.
5.Los tubos con diferentes colores son para una reparación fácil y rápida.
6.En caso de corte de aire, tiene un diseño de seguridad que garantiza el amarre de la pieza durante 20 minutos.
DATOS TÉCNICOS
Material FCD60 Fundición Nodular. Dureza HRC50º
| Código | Modelo | A | B | C | D | E | F | G | H | I | J | K | Máx. fuerza amarre | Campo seguridad | Peso kg |
| AC0919100 | HBV-4″-100 | 145 | 100±0.01 | 100 | 145 | 18 | 320 | 475 | 100 | 10 | 15 | 48 | 0-3.500 kg | 8 mm | 40 |
| AC0919150 | HBV-5″-150 | 157 | 105±0.01 | 150 | 145 | 18 | 380 | 560 | 130 | 14 | 15 | 55 | 0-5.000 kg | 8 mm | 47 |
| AC0919160 | HBV-6″-160 | 157 | 105±0.01 | 160 | 147 | 18 | 400 | 580 | 160 | 14 | 15 | 58 | 0-5.000 kg | 8 mm | 50 |
| AC0919250 | HBV-6″-250 | 157 | 105±0.01 | 250 | 147 | 18 | 490 | 670 | 160 | 14 | 15 | 58 | 0-5.000 kg | 8 mm | 56 |
| AC0919300 | HBV-8″-300 | 170 | 110±0.01 | 300 | 180 | 18 | 570 | 750 | 200 | 14 | 18 | 63 | 0-8.000 kg | 8 mm | 90 |
Unidad mm
