DATOS TÉCNICOS

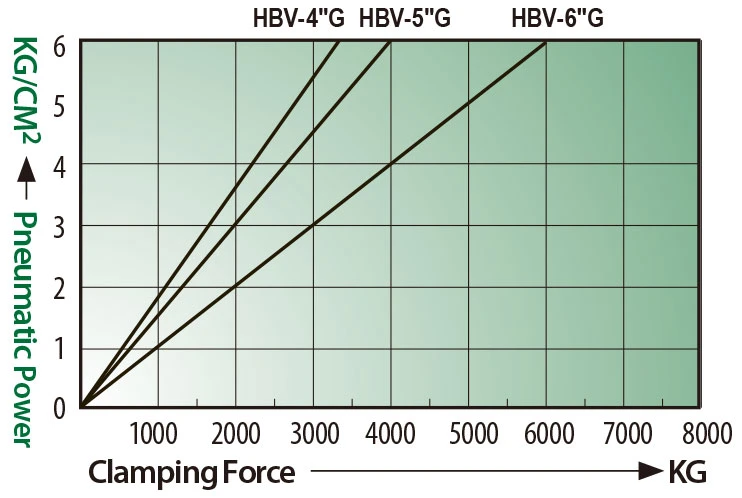

1.El SISTEMA NEUMÁTICO patentado ha sido deseñada para aumentar la fuerza de apriete de 0~6000 kg y a su vez puede ser ajustada dependiendo del material de la pieza.
2.El cuerpo de esta mordaza está hecho de fundición nodular endurecidas a FCD60 para una mejor precisión y durabilidad.
3.Las guías han sido endurecidas a HRC50 para aumentar la durabilidad y a su vez para que conserve la posición con el uso.
4.El SISTEMA DE BLOQUEO DE ÁNGULO especial con diseño compacto para alta rigidez tira automáticamente de la pieza de trabajo hacia abajo a la posición precisa.
5.En caso de corte de aire, tiene un diseño de seguridad que garantiza el amarre de la pieza durante 20 minutos.
6.Campo de seguridad de presión: 4~4.5 mm.

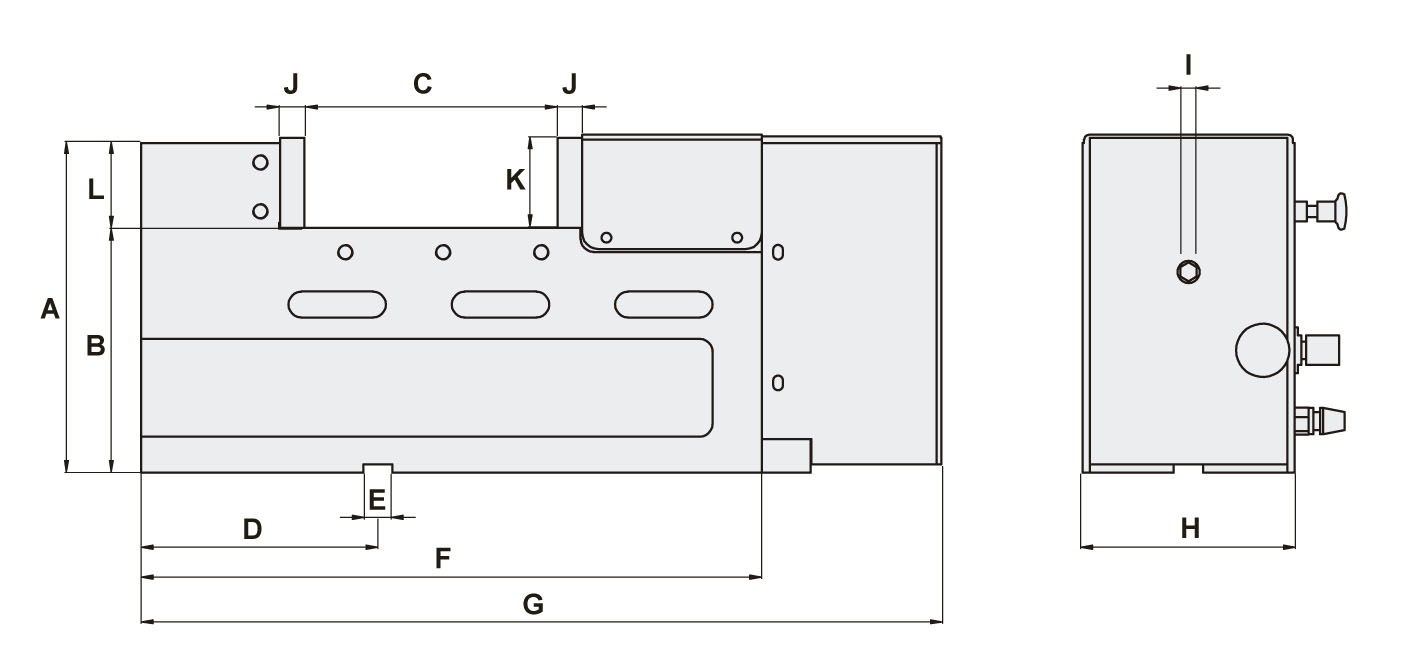

| Modelo | A | B | C | D | E | F | G | H | I | J | K | L | Máx. fuerza amarre | Campo seguridad | Peso kg |
| HBV-4″G | 195 | 150±0,01 | 0-105 | 145 | 18 | 325 | 435 | 102 | 10 | 15 | 48 | 45 | 0-3.000kg | 4 mm | 37 |
| HBV-5″G | 202 | 150±0,01 | 0-185 | 145 | 18 | 390 | 490 | 130 | 10 | 15 | 55 | 52 | 0-4.000kg | 4 mm | 50 |
| HBV-6″G | 205 | 150±0,01 | 0-220 | 145 | 18 | 440 | 550 | 161 | 10 | 15 | 58 | 55 | 0-4.000kg | 4 mm | 70 |
