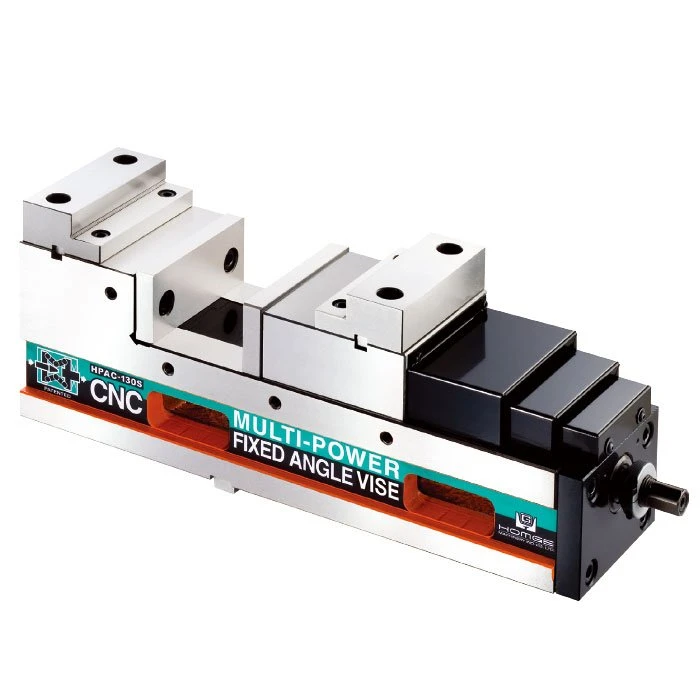

HPAC-S

Rango de precios: desde 1.770,00 € hasta 2.025,00 €

De gran presión para centros de mecanizado.

Plazo de entrega estimado: Selecciona las opciones para ver el plazo
SKU: N/D Categoría: Etiqueta:

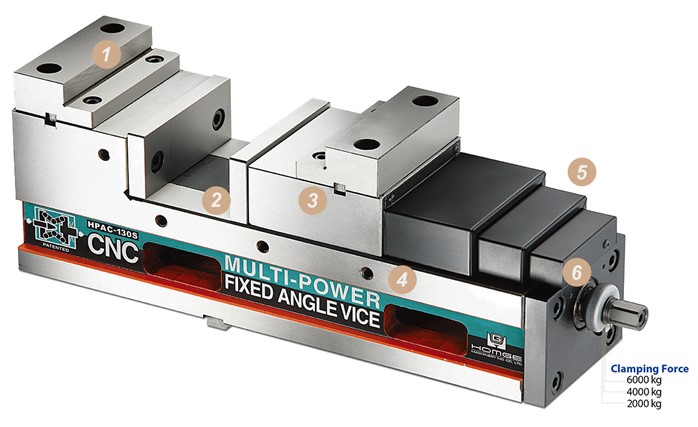

1.La garra fabricada en acero de gran calidad y endurecido a HRC55º. El cuerpo de la mordaza está hecho en fundición nodular FCD60 para garantizar una alta calidad y durabilidad. La fuerza de amarre es ajustable de 0~6000 kg. El sistema especial multiplicador de fuerza permite que la fuerza de amarre no varié.

2.Las guías están endurecidas a HRC50º para aumentar la durabilidad y mantener posición después del uso constante.

3.El sistema especial ANGLE-LOCK garantiza el perfecto apoyo de la pieza a mecanizar sobre la bancada de la mordaza. La variación de la pieza no es mayor de 0,01 mm con una presión de 4500 kg; por lo que esta mordaza es adecuada para mecanizados de precisión en centros de mecanizado de alto grado.

4.El cuerpo de la mordaza está hecho en fundición nodular FCD60 para garantizar una alta calidad y durabilidad. Con una presión de 4500 kg, la variación de la pieza no es mayor de 0,01 mm.

5.La mordaza se puede montar tanto horizontal como verticalmente.

6.El sistema de amarre Multi-Fuerza patentado está fabricado con en un acero de primerísima calidad y al ser de gran presión es más consistente y elimina los problemas asociados con las mordazas hidráulicas.
Con la primero media vuelta de llave, la mordaza amarra aproximadamente con una presión de 2500 kg.
Con la segunda media vuelta de llave, se conseguirá una presión de 4500 kg.
El sistema especial multiplicador de fuerza permite que la fuerza de amarre no varié.

Dispositivo Fijador: este simple pero efectivo dispositivo permite pre-ajustar la fuerza de amarre para que no varié operación tras operación.

-Mínima largura con máxima apertura de garras.

-Muy alta precisión y repetibilidad.

-El diseño MULTI-FUERZA aumenta la fuerza de amarre de 0-6.000 Kg.



Material FCD60 Fundición Nodular. Dureza HRC50º.

CódigoModeloABCC1DEFGHIJKLM Máx. fuerza amarrePeso  kg
AC0917100HPAC-100S12785 ±0.010-170115-28075 ±0.0218414460100191517844153           4.000 kg32
AC0917130HPAC-130S14795 ±0.010-190155-34075 ±0.0218462510131191517855181           5.000 kg46,5
AC0917160HPAC-160S160105 ±0.010-300190-45080 ±0.0218550595160191518358196           6.000 kg64

Unidad mm





Descargar ficha técnica - Catálogo MKCoin 2026 (página 57, PDF)
