TSU Universal

Home / Catálogo / Divisores / TSU Universal

TSU Universal

Rango de precios: desde 1.795,00 € hasta 3.370,00 €

Plazo de entrega:

Stock: 1/2días

Sin existencias: CONSULTAR

SKU: N/D Categoría: Divisores

Descripción
Información adicional

DESCRIPCION

– Ideal para fresadoras.

– Puede ayudar a la maquina a dividir la pieza.

– Sujeta entre puntos o bien en un plato, en cualquier ángulo deseado.

– Incluye: Contrapunto y Accesorio de disco.

– Accesorios opcionales : Plato y Contraplato.

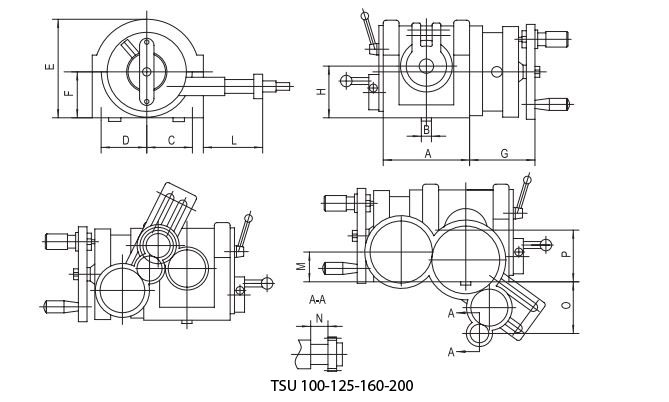

DATOS TÉCNICOS

Código	Modelo	A	B	C	D	E	F	G	H	L	M	N	O	P
AC230180	TSU-80	139	14	77	73	147	77	98	80	106	43,0	30	60	80
AC2301100	TSU-100	162	14	102	87	186	95	116	100	93	54,7	30	100	100
AC2301125	TSU-125	209	18	116	98	224	117	120	125	103	68,5	34,5	100	125
AC2301160	TSU-160	209	18	116	98	259	152	120	160	103	68,5	34,5	100	160
AC2301200	TSU-200	209	22	116	98	300	192	120	200	103	108,5	34,5	100	200

Unidad mm.

CARACTERISTICAS PRINCIPALES

Características		TSU-80	TSU-110	TSU-125	TSU-160	TSU-200
Altura centro mm		80	100	125	160	200
Ángulo de giro del husillo de la misma posición horizontal (hacia arriba)		<90°	<95°
Posición horizontal (hacia abajo)		<6°	<5°
Ángulo de husillo giratorio para una revolución completa del mango divisor		9°
Lectura min. del nonio		10″
Relación de engranaje de tornillo sinfín		1:40
Cono del agujero del husillo		CM3		CM4		CM4
Diametro máx. del orificio pasante		Ø20		Ø26
Ancho llave mm		14		18		22
Diámetro máximo del contraplato del cono corto mm		Ø36,541	Ø41,275	Ø53,975	Ø53,975	Ø53,975
Número de agujeros del plato	Plato A	24,25,28,30,34,37,38,39,41,42,43
	Plato B	46,47,49,51,53,54,57,58,59,62,66
Cambio de engranaje	Módulo	1,5		2
	Número de dientes	25,30,35,40,50,55,60,70,80,90,100
Error de indexación individual del husillo para una revolución completa del mango divisor		60″	±45″
Error acumulado en cualquier 1/4 de periferia del husillo		70″	±1′
Carga máxima admisible kg		80	100	130	130	130
Peso neto kg		36	(63) 67	(104) 110	(120) 130	135
Peso bruto kg		45	(75) 79	(120) 126	(139) 149	155
Dimensiones del embalaje mm		542 x 403 x 220	616 x 465 x 265	635 x 530 x 310	710 x 535 x 342	748 x 593 x 383

Información adicional

Peso	N/D
Modelos	AC2301100 (TSU-100), AC2301125 (TSU-125), AC2301160 (TSU-160), AC2301200 (TSU-200), AC230180 (TSU-80)

También te recomendamos…

Volver

Divisores

Buscar producto

DESCRIPCION

– Cuerpo en hierro fundido o acero forjado.

– Garras tratadas y rectificadas. El plato incluye garras exteriores e interiores.

– Corona tratada.

– Espiral rectificada.

– Engrase incorporado.

– Gran precisión.

Nota: Si se quiere un amarre frontal, con tornillos pasantes, habrá que especificarlo en el pedido.

DATOS TÉCNICOS

D	100	125	160	200	250	315	380	400	500	630	800	1000
A (H7)	70	95	125	160	200	260	325	330	420	545	710	910
B	83	108	140	176	224	286	350	362	458	586	760	950
C	3	4	4	4	6	6.5	7	5	8	8	8	9
E	25	25	25	25	30	35	35	35	35	35	40	45
F	20	32	42	55	80	104	136	136	200	260	385	460
G	50	56	64	75	80	90	100	105	122.5	130	148.5	165
H	79,5	82	93.5	108.5	115	141.5	155.5	160.5	178.5	201	–	–
M	M8	M8	M10	M10	M12	M16	M16	M16	M16	M16	M20	M24
Nº de orificios	3	6	6	6	6	6	6	6	6	6	6	6
Peso aprox.	3	5	8,8	15	23.5	42	63	72	132.5	219	–	–
4 Garras hierro	AC0102100	AC0102125	AC0102160	AC0102200	AC0102250	AC0102315	AC0102380	AC0102400	AC0102500	AC0102630	AC0102800	AC01021000

Unidad mm

Información adicional

Peso	N/D
Brand	MKCOIN
Modelos	AC0102100 (Ø100), AC0102125 (Ø125), AC0102160 (Ø160), AC0102200 (Ø200), AC0102250 (Ø250), AC0102315 (Ø315), AC0102380 (Ø380), AC0102500 (Ø500), AC0102400 (Ø400), AC0102630 (Ø630), AC0102800 (Ø800), AC01021000 (Ø1000)
Hacer amarre frontal	No, Si
