– Accesorios opcionales: Plato, Contraplato y Discos perforadores
DESCRIPCION

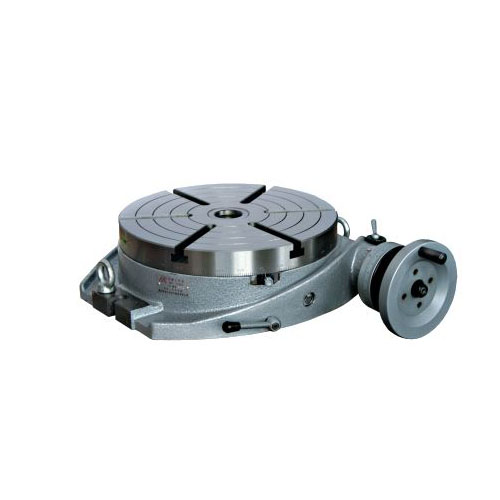

– La mesa circular horizontal es uno de los accesorios más importantes para fresadoras. La mesa ayuda a hacer divisiones, curvas o ángulos.
– Posibilidad de división total de 2 a 66 y de 68 a 132 de todos los números divisibles por 2,3 y 5.
– Lectura nonio : 10″.
DATOS TÉCNICOS
| Código | Modelo | A | B | C | D | G | H | J | K | L | M | P | Q | d | h |
| AC2401160 | TSH-160 | 260 | 196 | 332 | Ø160 | 12 | 75,0 | 12 | 76,00 | 194 | CM2 | 27,0 | 125 | Ø25 | 6 |
| AC2401200 | TSH-200 | 290 | 236 | 369 | Ø200 | 14 | 80,0 | 14 | 89,75 | 211 | CM3 | 29,5 | 125 | Ø30 | 6 |
| AC2401250 | TSH-250 | 330 | 286 | 422 | Ø250 | 14 | 90,0 | 14 | 102,50 | 241 | CM3 | 30,5 | 125 | Ø30 | 6 |
| AC2401320 | TSH-320 | 410 | 360 | 493 | Ø320 | 18 | 110,0 | 18 | 128,50 | 273 | CM4 | 44,0 | 140 | Ø40 | 10 |
| AC2401400 | TSH-400 | 530 | 450 | 612 | Ø400 | 18 | 140,0 | 18 | 180,00 | 337 | CM4 | 60,0 | 160 | 40 | 10 |
| AC2401500 | TSH-500 | 640 | 560 | 752 | Ø500 | 22 | 158,5 | 20 | 230,00 | 392 | CM5 | 68,0 | 180 | Ø50 | 12 |
| AC2401630 | TSH-630 | 820 | 700 | 898 | Ø630 | 22 | 160,0 | 20 | 295,00 | 468 | CM5 | 68,0 | 220 | Ø50 | 12 |
| AC2401800 | TSH-800 | 980 | 890 | 1.080 | Ø800 | 22 | 245 | 30 | 364,00 | 535 | CM6 | 106,0 | 250 | Ø75 | 14 |
| AC24011000 | TSH-1000 | 1.170 | 1.080 | 1.295 | Ø1.000 | – | 250,0 | – | 364,00 | 654 | CM6 | 106,0 | 250 | Ø75 | 14 |
| AC24011250 | TSH-1250 | 1.400 | 1.300 | 1.420 | Ø1.250 | 22 | 283,0 | 30 | 487,50 | 690 | – | 116,0 | 250 | Ø75 | 14 |
Unidad mm
CARACTERÍSTICAS PRINCIPALES
| Características | TSH-160 | TSH-200 | TSH-250 | TSH-320 | TSH-400 | TSH-500 | TSH-630 | TSH-800 | TSH-1000 | TSH-1250 |
| Diámetro del plato mm | Ø160 | Ø200 | Ø250 | Ø320 | Ø400 | Ø500 | Ø630 | Ø800 | Ø1000 | Ø1250 |
| Cono morse del orificio central | CM2 | CM3 | CM4 | CM5 | CM6 | – | ||||
| Diámetro del orificio central mm | Ø25 x 6 | Ø30 x 6 | Ø40 x 6 | Ø50 x 12 | Ø75 x 14 | |||||
| Ancho de ranura en T mm | 10 | 12 | 14 | 18 | 22 | |||||
| Ángulo adyacente de ranura en T | 90° | 60° | 45° | |||||||
| Ancho llave mm | 12 | 14 | 18 | – | – | – | – | – | ||
| Modulos del tornillo sinfín y del engranaje | 1,5 | 1,75 | 2 | 2,5 | 3,5 | 4,5 | 5,5 | 5 | ||
| Relación de transmisión del engranaje de tornillo sinfín | 1:90 | 1:120 | 1:180 | |||||||
| Graduación del plato | 360° | |||||||||
| Ángulo de rotación de la mesa con una revolución del tornillo sin fin | 4° | 3° | 2° | |||||||
| Lectura min. del nonio | 10″ | |||||||||
| Precisión de indexación | 80″ | 60″ | 30″ | |||||||
| Carga máx. admisible kg | 100 | 150 | 200 | 250 | 300 | 550 | 700 | 1250 | 2000 | 3000 |
| Peso neto kg | 16,5 | 22,5 | 33,5 | 65 | 125 | 215 | 345 | 800 | 1300 | 1900 |
| Peso bruto kg | 21,5 | 31 | 44,5 | 76 | 145 | 238 | 377 | 855 | 1400 | 2000 |
| Dimensiones del embalaje mm | 400 x 330 x 200 | 440 x 360 x 208 | 500 x 400 x 210 | 580 x 480 x 238 | 750 x 616 x 280 | 850 x 730 x 302 | 995 x 900 x 326 | 1175 x 1090 x 391 | 1430 x 1224 x 550 | 1585 x 1580 x 503 |
