INFORMACION GENERAL
– La placa base puede ahorrar en gran medida el tiempo de posicionamiento del accesorio durante el cambio
– La instalación de un dispositivo de cambio rápido en toda la línea de producción puede reducir efectivamente la tolerancia acumulada
– Los accesorios se pueden girar 90 grados manteniendo la precisión de centrado
– Compatibilidad con las especificaciones de pernos comunes del mercado (distancia entre pernos de 52/96 mm)
– Varias especificaciones para una configuración flexible, especialmente adecuada para máquinas herramienta de 4 y 5 ejes con espacio de bancada limitado
DATOS TÉCNICOS

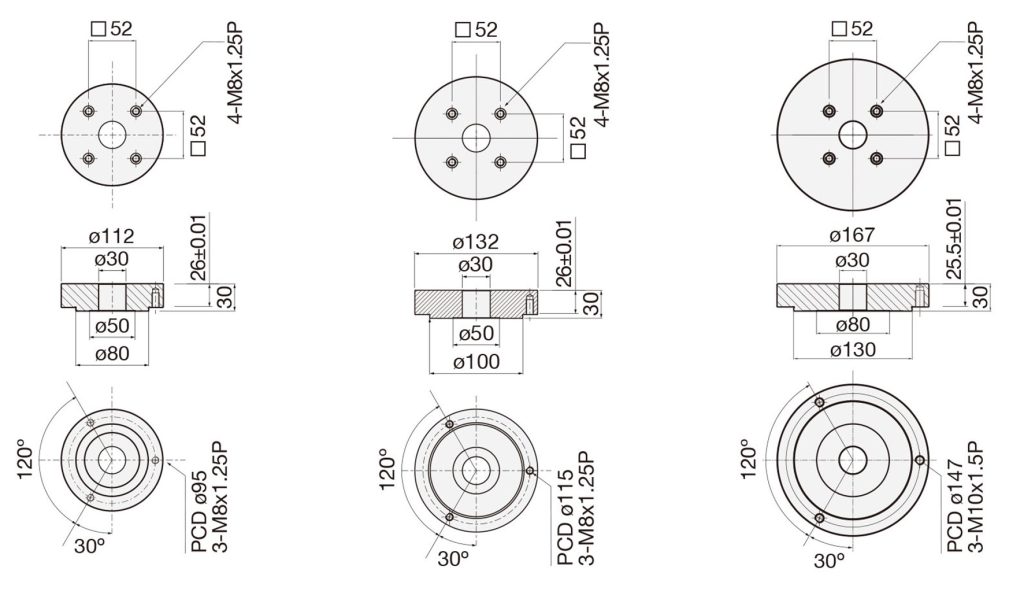

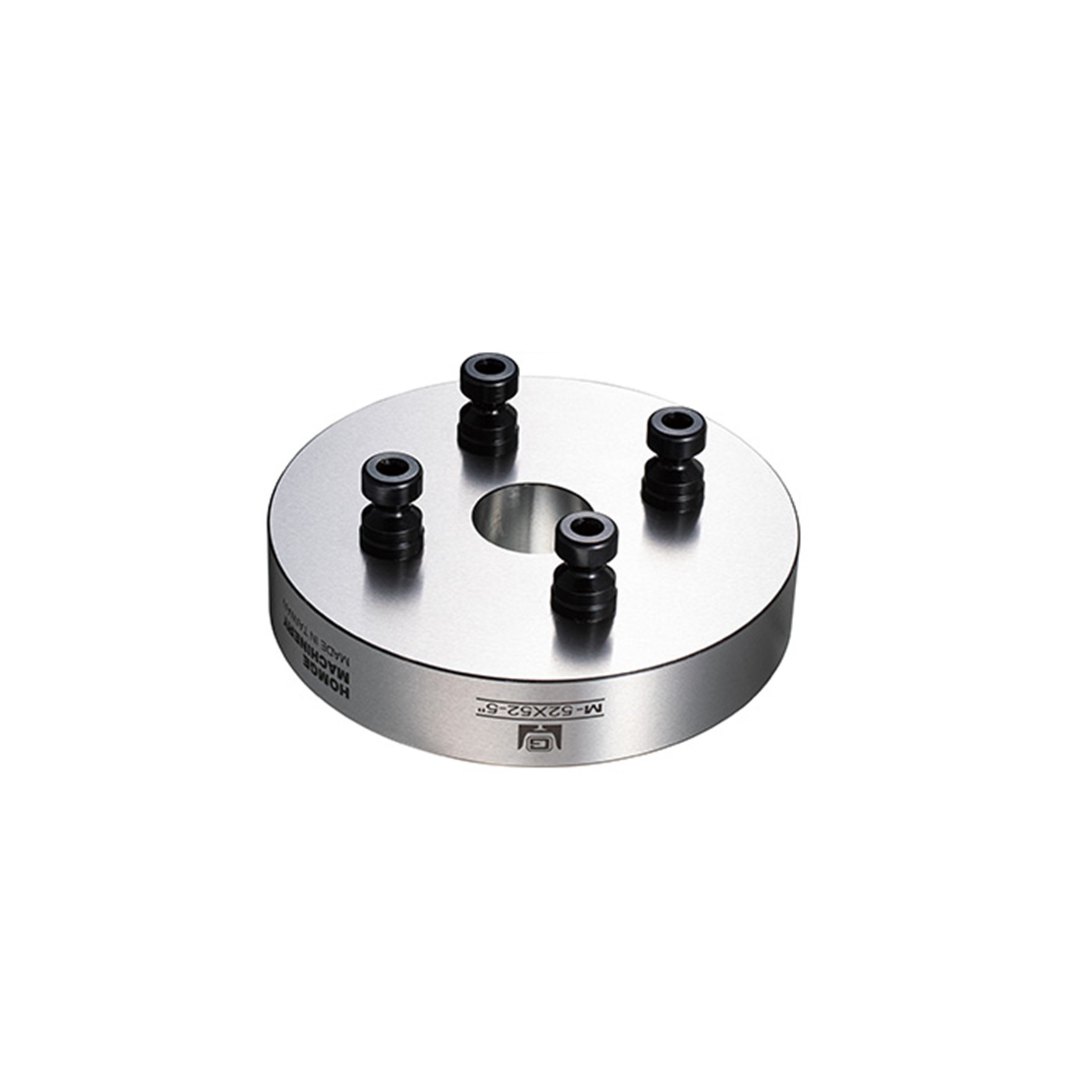

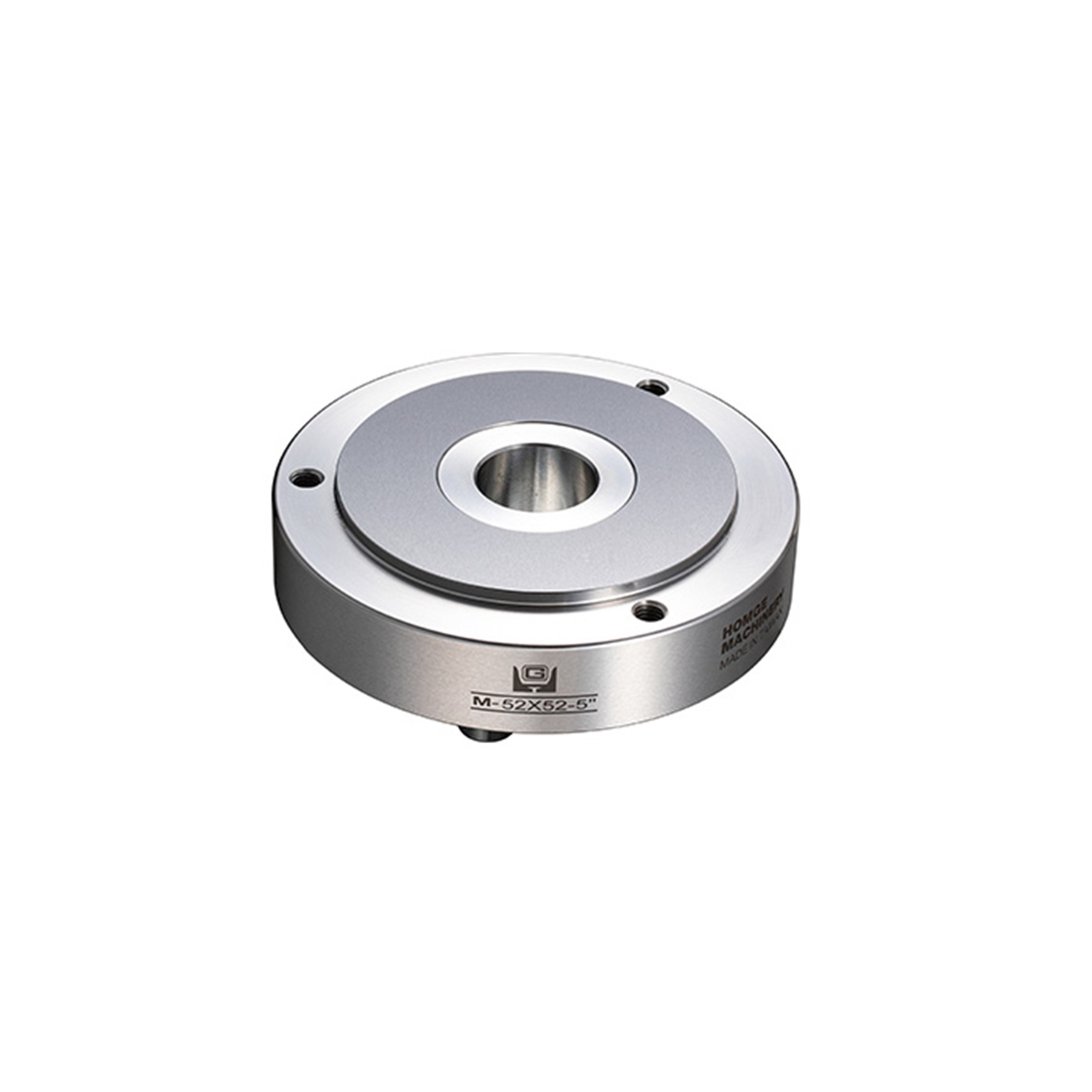

M-52X52

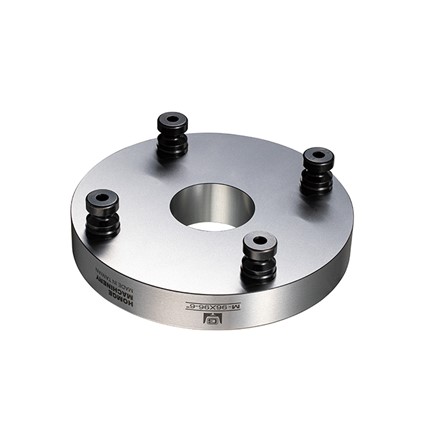

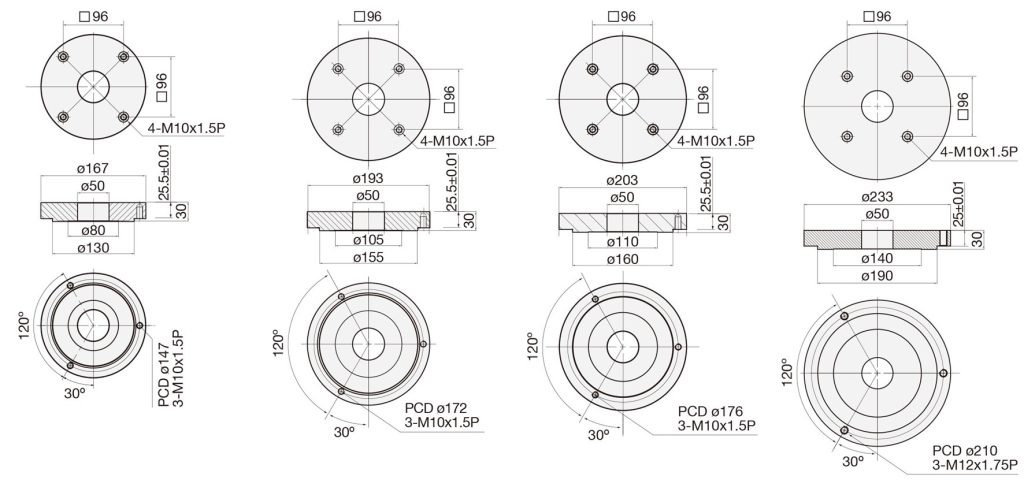

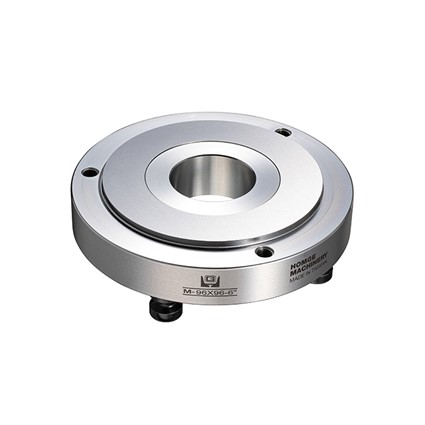

M-96X96
| Modelo | LxAnxAl | Pull Stud No. (Tirantes) | Orificios de montaje | Peso (kg) |
| M-52X52 (4″) | Ø112X30 | M-52X52PS | M8 | 2 |
| M-52X52 (5″) | Ø132X30 | M-52X52PS | M8 | 2.9 |
| M-52X52 (6″) | Ø167X30 | M-52X52PS | M10 | 4.6 |
| M-96X96 (6″) | Ø167X30 | M-96X96PS | M10 | 4.6 |
| M-96X96 (7″) | Ø193X30 | M-96X96PS | M10 | 6 |
| M-96X96 (8″) | Ø203X30 | M-96X96PS | M10 | 6.7 |
| M-96X96 (9″) | Ø233X30 | M-96X96PS | M12 | 8.9 |
