DESCRIPCION
La mesa indexadora esta construida con cilindro de aire entre las superficies de contacto.
Este sistema asegura la reducción de la fricción cuando se aplican cargas pesadas a la mesa. Alta precisión y repetibilidad.
Esta construida con ( FCD55 ) hierro dúctil adecuado para cortes pesados.
El engranaje de acoplamiento curvo estan fabricados con acero inoxidable de alto grado, esto proporciona una gran dureza y una alta precisión.
ACESORIOS ESTÁNDAR
1 Acoplador de aire para la conexión al suministro de aire.
1 Tubo de goma de 30cm.
4 Bloques de sujeción.
DATOS TECNICOS

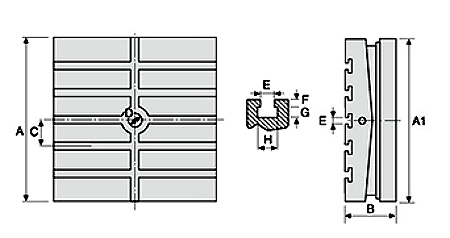

| Código | Modelo | A | A1 | B | C | D | E | F | G | H | Medidas | Altura | Agujero del eje | Ranura en T | Conduccion Longitudinal | Conduccion giratoria | Teoricamente Carga max.Peso en vertical | Carga permitida | Numero de División | Rotación de la mesa | Division | Peso |
| AC90HPI300 | HPI-300 | 300 | 300 | 130 | 100 | 25 | 14 | 14 | 12 | 25 | 300×300 | 130 | 25 | 14 |
Presión de aire 5 ~8kgs/cm2 |
Manual | 1200 | 500 | Divisores de 24: 2,3,4,6,8,12 |
Sentido horario y anti-horario | 15° | 90 |
| AC90HPI450 | HPI-450 | 450 | 450 | 160 | 100 | 30 | 18 | 16 | 12 | 30 | 450×450 | 160 | 30 | 18 | 2400 | 1000 |
Divisores de 72:2,3,4,6,8,12,18,24,36,72 con divisores cada 5°, realizándose divisores especiales para otras medidas. |
5° | 200 | |||
| AC90HPI600 | HPI-600 | 600 | 600 | 200 | 100 | 40 | 20 | 20 | 14 | 34 | 600×600 | 200 | 40 | 20 | 3400 | 2000 | 460 | |||||
| AC90HPI800 | HPI-800 | 800 | 800 | 280 | 100 | 65 | 22 | 23 | 15 | 38 | 800×800 | 280 | 65 | 22 | 4500 | 3000 | 900 | |||||
| AC90HPI1000 | HPI-1000 | 1000 | 1000 | 300 | 125 | 60 | 22 | 23 | 15 | 38 | 1000×1000 | 300 | 60 | 22 | 6000 | 5000 | 1200 | |||||
| AC90HPI1200 | HPI-1200 | 1200 | 1000 | 300 | 150 | 90 | 22 | 23 | 15 | 38 | 1200×1200 | 300 | 60 | 22 | 6000 | 5000 | 1800 |
Unidad mm.

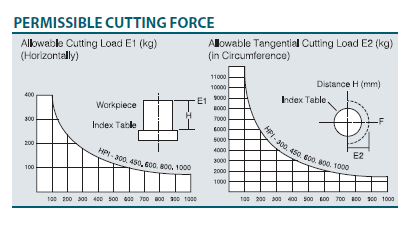

FUERZA DE CORTE PERMITIDA
