DESCRIPCION
– La Serie HRV de MORDAZAS MODULARES es un tipo de mordaza de amarre múltiple. Esta mordaza está hecha de acero templado de primera calidad (HRC 60) y ha sido rectificada para una mayor durabilidad.
– Esta mordaza aumenta las dimensiones de amarre sin importar la forma de la pieza; esta se puede posicionar rápidamente.
– El mecanismo de amarre es ajustable, por lo que la pieza se puede fijar fácilmente.
– Esta mordaza es adecuada para centros de mecanizado, planeadoras, etc.
– Accesorios estándar: Chavetas de alineación (2), Bridas de amarre (4), Llave de servicio (1)

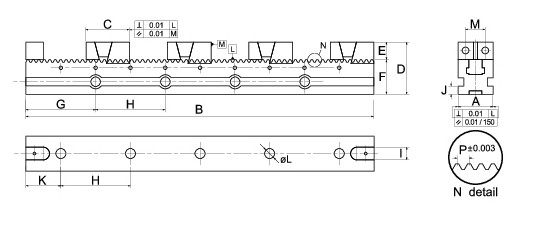

DATOS TÉCNICOS
| Código | Modelo | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Peso kg |
| AC09205030U | HRV-5030 |
50 | 300 |
66 |
75 |
25 |
50±0.01 | 70 |
80/100 |
18 |
10 | 30 |
14 |
24 |
1,5 | 7 |
| AC09205040U | HRV-5040 | 400 | 80 | 40 | 9 | |||||||||||
| AC09205050U | HRV-5050 | 500 | 90 | 50 | 10 | |||||||||||
| AC09205060U | HRV-5060 | 600 | 100 | 60 | 11 | |||||||||||
| AC09205070U | HRV-5070 | 700 | 110 | 70 | 12 | |||||||||||
| AC09207543U | HRV-7543 |
75 | 430 |
84 |
115 |
40 |
75±0.01 | 115 |
100 |
18 |
17 | 65 |
14 |
40 |
2,0 | 20 |
| AC09207553U | HRV-7553 | 530 | 115 | 65 | 25,5 | |||||||||||
| AC09207563U | HRV-7563 | 630 | 115 | 65 | 31 | |||||||||||
| AC09207573U | HRV-7573 | 730 | 65 | 115 | 33,5 | |||||||||||
| AC092010055U | HRV-10055 | 100 | 550 | 106 | 125 | 50 | 75±0.01 | 75 | 100 | 18 | 17 | 125 | 14 | 60 | 2,5 | 40 |
| AC092010065U | HRV-10065 | 650 | 125 | 75 | 51 | |||||||||||
| AC092010075U | HRV-10075 | 750 | 125 | 75 | 55 |
Unidad: mm.
CAMPO MÁXIMO DE AMARRE DE PIEZA
| Código | Modelo |
| |||||||
| AC09205030U | HRV-5030U | 199 | 66 | 22 | — | ||||
| AC09205040U | HRV-5040U | 299 | 116 | 55 | 25 | ||||
| AC09205050U | HRV-5050U | 399 | 166 | 89 | 50 | ||||
| AC09205060U | HRV-5060U | 499 | 216 | 122 | 75 | ||||
| AC09205070U | HRV-5070U | 599 | 266 | 155 | 100 | ||||
| AC09207543U | HRV-7543U | 304 | 110 | 45 | — | ||||
| AC09207553U | HRV-7553U | 404 | 160 | 78 | 36 | ||||
| AC09207563U | HRV-7563U | 504 | 210 | 112 | 60 | ||||
| AC09207573U | HRV-7573U | 604 | 260 | 145 | 88 | ||||
| AC092010055U | HRV-10055U | 384 | 139 | 57 | — | ||||
| AC092010065U | HRV-10065U | 484 | 189 | 91 | 41 | ||||
| AC092010075U | HRV-10075U | 584 | 239 | 124 | 66 | ||||
Unidad: mm.

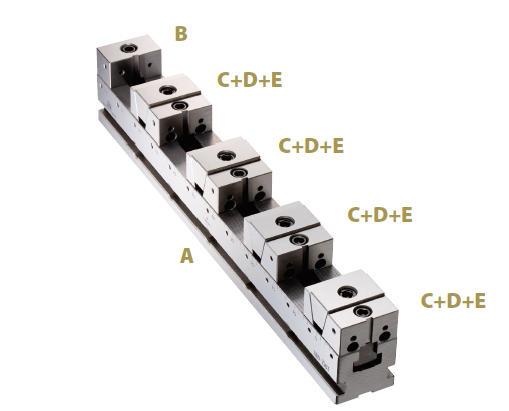

MONTAJE MORDAZA
Ejemplos de sujeción :
1– La sujeción de varias piezas pequeñas permite completar la mesa de trabajo,haciendo que la máquina funcione con una mayor eficiencia.
2– La sujeción de piezas cilíndricas se pueden realizar facilmente con una garra en V (accesorio opcional).
3– Se pueden sujetar piezas de diferentes medidas.
4– Para la sujeción de piezas irregulares utilizaremos el modelo de garra blanda movil, la cual puede ser especificamente ajustada a la pieza.
5– Adecuada para centros de mecanizado con 4 ejes.
