DESCRIPCION
Adecuada para el procesamiento de material magnético.
Sujeción rápida de la pieza de trabajo, proporcionando un acceso de trabajo de cinco lados.
Trabajar con varias garras blandas magnéticas, permite un ajuste flexible proporcionando la configuración necesaria para realizar el trabajo.
ACCESORIOS ESTÁNDAR
2 Topes
4 Clamp
2 Chavetas de alineación
1 Llave de servicio
DATOS TECNICOS
| Código | Modelo | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Fuerza de agarre | Espesor de pieza mínimo requerido | Peso kg |
| AC80344187 | ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf ± 5% | 40 | 70 |
| AC80305134 | ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf ± 5% | 30 | 39 |
| AC80230108 | ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf ± 5% | 20 | 20 |
| AC8021378 | ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M6 | 92 | 38 | M8 | 760kgf ± 5% | 15 | 10 |
Unidad mm

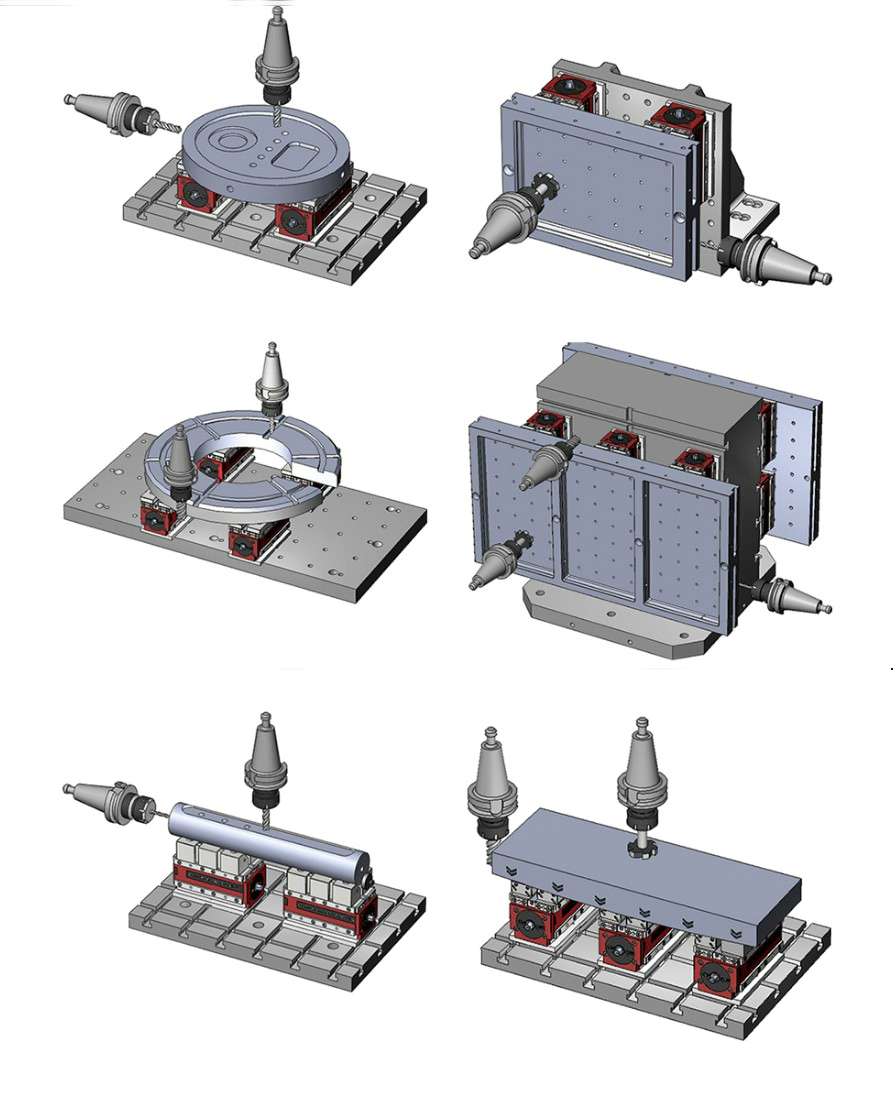

EJEMPLOS DE APLICACIONES
